질문 : 편심이나 외곽 밀기의 기준은 무엇인가요?
답변 :

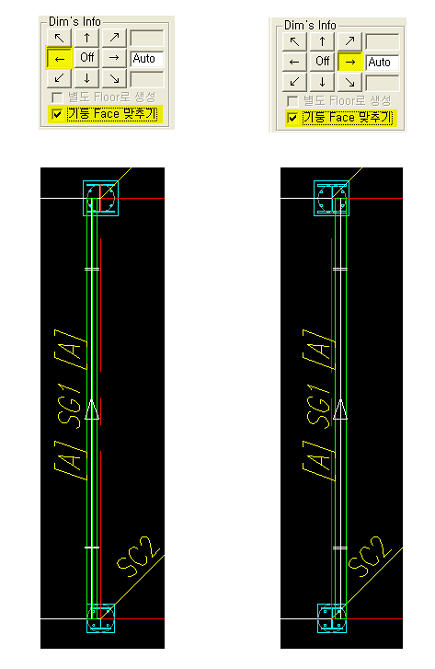

① 기둥 페이스 자동 맞추기 체크 시
← 방향 버튼 클릭 시 왼쪽으로 가장 많이 나와 있는 부재 기준으로 페이스 밀림
→ 방향 버튼 클릭 시 오른쪽으로 가장 많이 나와 있는 부재 기준으로 페이스 밀림

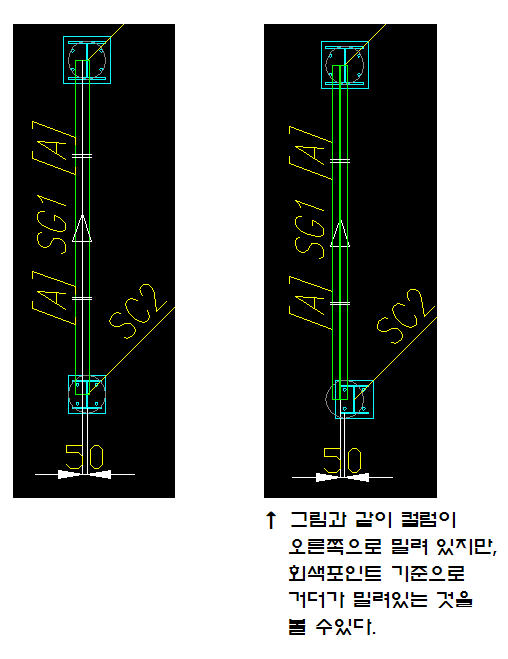

② 기둥 페이스 자동 맞추기 체크 해제 시
시작 부재의 회색포인트(즉, 컬럼이 생성된 지점) 기준으로 이동 값 입력.

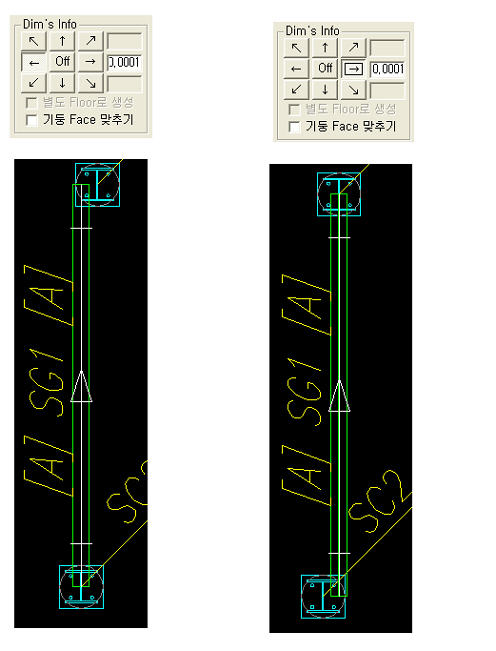

③ 각기둥의 센터가 일치하지 않을 경우.
화살표 방향 체크 후, 극소수 0.0001입력
화살표 체크 방향과 가까운 부재를 기준으로 그 부재의 중심으로 거더가 생성된다.

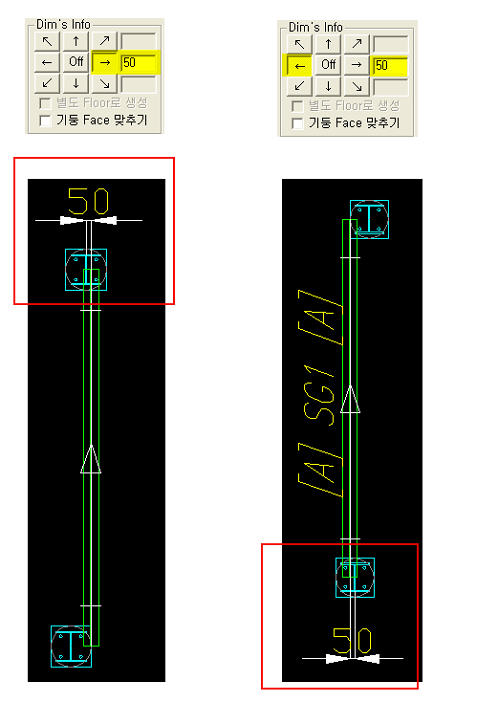

④ 각 기둥의 센터가 일치하지 않을 경우.
화살표 체크 방향과 가까운 부재를 기준으로 함.
(X, Y POINT를 사용하여 거더를 밀어도 됨.)
|
|
