E-Dwg 생성 시 한장에 여러 단면 표시는 어떻게 하나요?
마벨샵 제품
2735
질문 : E-Dwg 생성 시 한장에 여러 단면 표시는 어떻게 하나요?


답변 :

shop dwg 생성 옵션 중 출력 설정에서 "한 파일 안에 일괄생성으로 설정"으로 합니다.

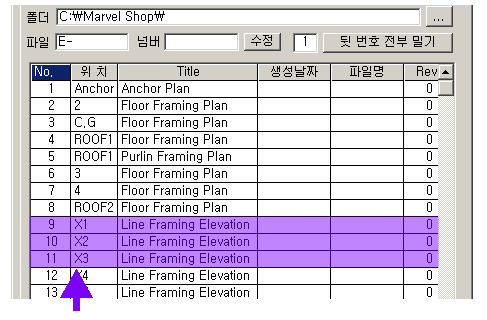

그럼 X1,X2,X3열을 한 파일안에 넣어 보겠습니다.

우선 X1도면을 "파일별 낱장으로 생성"으로 놓고 생성합니다.

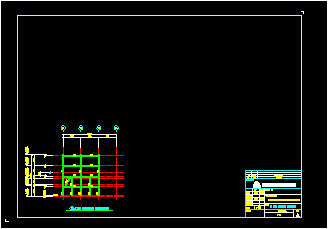

생성한 X1 입면도를 띄워놓고,





출력 설정을 "한파일안에 일괄생성으로 설정"으로 선택한 후





오른쪽의 옵션을 모두 체크 해제 합니다.

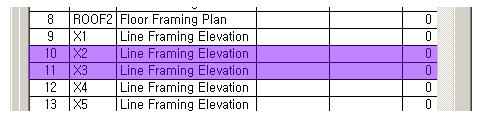

그리고, X2, X3열을 드래그한 후 ShopDwg 생성을 합니다.

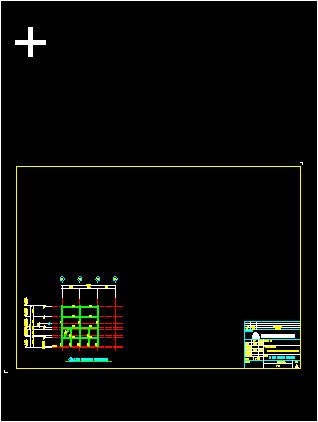

명령창에 "시작할 포인트를 입력하세요"라는 메세지가 뜨면





박스 밖의 공간에 포인트를 찍어 줍니다.

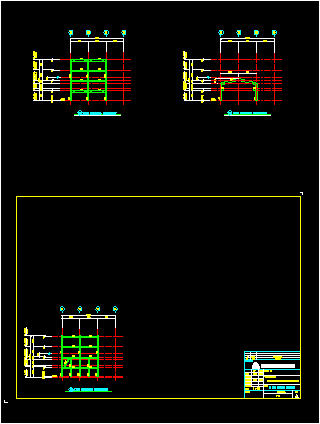

두개의 입면도가 그림과 같이 출력되면

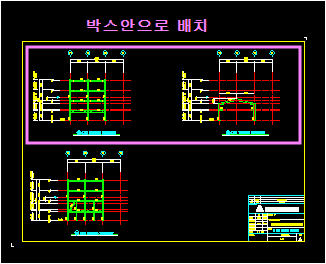

박스 안으로 이동하여 정리해 줍니다.
