JMD 홈 페이지를 방문해 주셔서 감사합니다.
질문하신 스틸계단 부분은 3D 상에서 모델링 하지 않고
별도의 2D 프로그램에서 디자인 하고 있습니다.
철골계단은 그 형태와 변수가 너무 많아서 모델링으로 처리 하는데 한계가 있습니다.

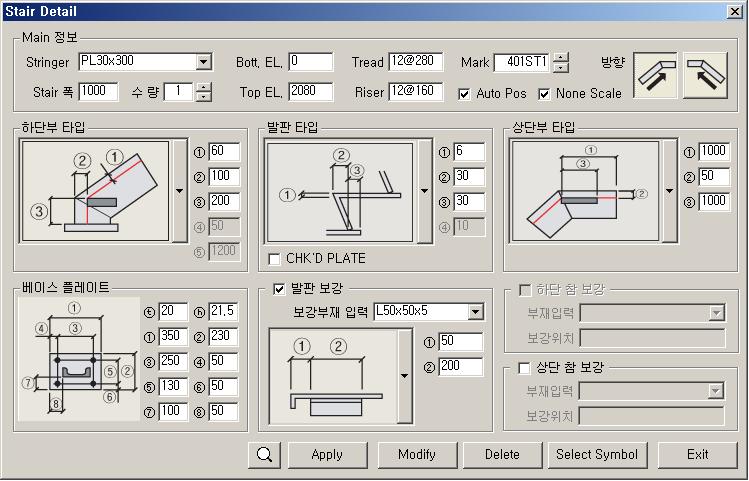

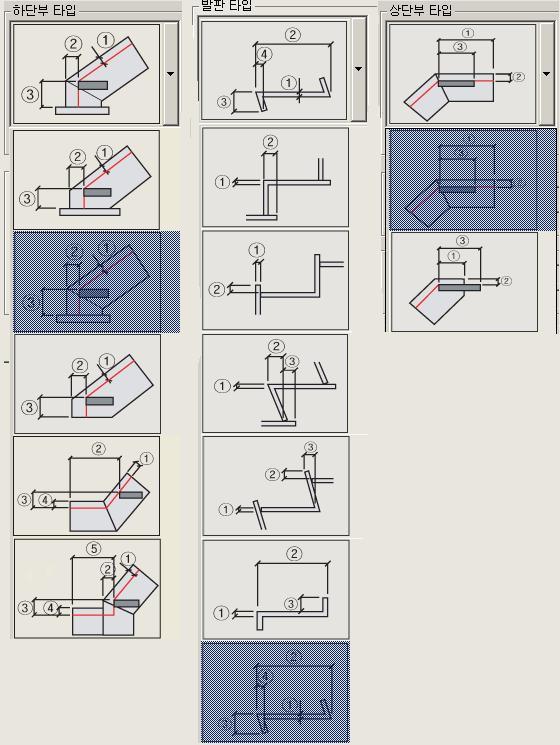

아래의 철골계단 프로그램 스크린 샷을 참고하시기 바랍니다.

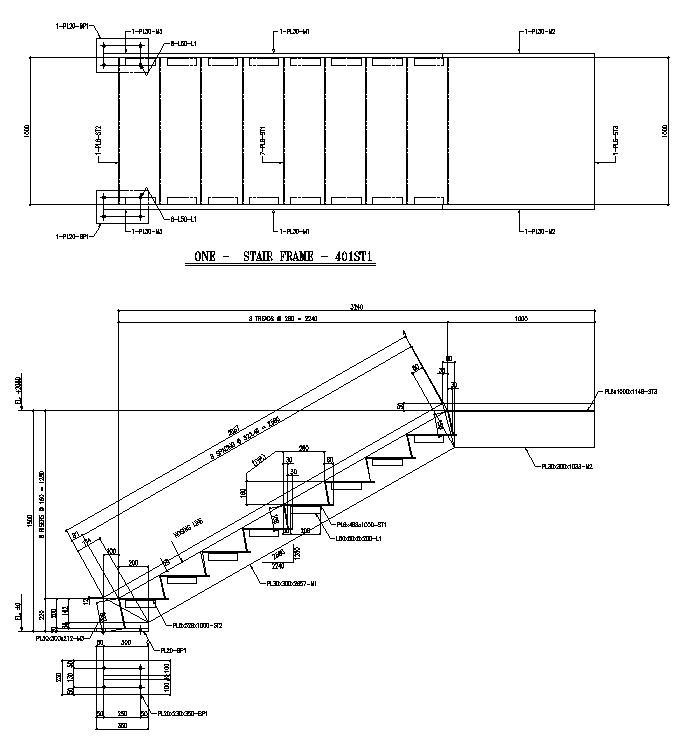

위의 도면 이미지는 Stair 프로그램 상에서 생성된 전현 가공하지 않은상태의 도면입니다.
Marvel Shop의 3D 모델링 방식은 플레이트나 볼트, 용접 등의 모든 요소들을 전부 모델링
상에서 표현하는 개별 요소설계 방식이 아닌 메인 부재들만 생성하는 단위요소로 모델링하는
방식입니다.
따라서 특이 형상의 조인트나 잡 철물의 표현이나 모델링에는 한계가 있습니다.
두번째로 질문하신 GIRTH 부분의 구동은 현재 횡판넬과 Girth와 종 판넬 Girth 부분의
개발이 진행 중에 있습니다.
Girth 부분의 모델링은 해당 면 단위로 Girth Span을 정해주면 자동으로 면이 완성되는
형태로 개발 진행 중 입니다. (간단히 몇번 클릭으로 Girth생성)
마지막으로 프로그램 대여료 관련은 당사로 직접 전화 주시기를 부탁 드립니다.
|
|
개발팀장
2005-08-20
